Подробная информация о продукте:
|
| Опрокидывая угол: | 90° | Опрокидывать систему: | Гидравлический опрокидывая цилиндр |
|---|---|---|---|
| материал: | Сталь утюга, гидравлическая система и другое componient | Function: | Transfer ladle tilting system |
| Преимущество: | Сейф, высокая эффективность, прочный, стабилизированная | Цвет: | Согласно вашему требованию |
| Напряжение тока: | участки 380V/50hz/3 | ||
| Выделить: | Опрокидывать гидравлический прибор,Опрокидывать ковшей передачи гидравлический,Гидравлические жидкие алюминиевые ковши передачи |
||
Гидравлический опрокидывая прибор для системы ковшей передачи автоматической жидкой алюминиевой лить с гидравлическим опрокидывая цилиндром
1. ПРИМЕНЕНИЕ ОБОРУДОВАНИЯ
Гидравлический опрокидывая прибор использован для опрокидывать ковши передачи и лить вне жидкий алюминий от ковшей.
2. ОСОБЕННОСТИ ОБОРУДОВАНИЯ
• Легкая деятельность
• Безопасно лить вне жидкий алюминий
• Отсутствие запасных частей
• Опрокидывая угол может быть 90 градусов
3. СТРУКТУРА И СОСТАВ
---- Оборудование главным образом составлено опрокидывать кронштейн, фиксированный кронштейн, опрокидывая цилиндр, гидравлическую систему, электрическую систему управления и другие части. Возникновение и связанные размеры будут согласно чертежу ковша.
---- Прибор зафиксирован на том основании в некотором месте в мастерской, с кнопками деятельности руководством на шкафе.
---- Озаглавливая кронштейн составлен шасси, вертикальной поддержки, направляющего листа, сопла располагая карту и другие части. Он сделан стальной пластины и стали раздела после необходимой обработки и сваривать, и имеет достаточную прочность. Рамка составлена 2 частей: основание и поворачивая рамка. Нижняя рамка сделана из сваренной стали раздела, с чистосердечными сваренными расчалками и направляющими листами на верхней части, и чистосердечные расчалки сделаны из стали раздела и сварены со стальными пластинами внутрь для обеспечения достаточной прочности поддержки.
----- Фиксированный кронштейн составлен вертикальной поддержки, основания и других частей. И поддержка и основание сделаны из профилированной стали выровнянной с усиливать плиты нервюры.
---- Гидравлическая система включает гидравлическую станцию, блок клапана, цепь масла контроля и другие части. Опрокидывать оборудования проконтролирован электромагнитным обращая клапаном. Электронной системе управления гидравлической системы нужно использовать компоненты Сименс и Schneider для обеспечения нормального функционирования системы, и поворачивая деятельность принимает метод jog.
---- Наклоняя система должна быть безопасна и надежна с системой защиты безопасности, и гидравлические замки должны быть использованы в гидравлической цепи запирая цилиндра для обеспечения надежный запирать.
---- Опрокидывая цилиндр масла принимает большую бурит цилиндр масла, который имеет большую величину наибольшей допускаемой нагрузки на опору, и уплотнение масла принимает импортированное высокотемпературное устойчивое уплотнение масла.
---- Когда цилиндр полно расширенн, максимальный опрокидывая угол опрокидывая кронштейна больше чем 90 градусов.
---- Цепь блокировки дизайна гидравлической системы
---- Плунжерный шток гидравлического цилиндра должен иметь достаточные финиш, прочность и коррозионную устойчивость. Отсутствие трясти и отсутствие утечки масла во время нулевой нагрузки и нагрузки. Наружную поверхность гидравлической трубы цилиндрового масла необходимо обработать для предотвращения высокой температуры
---- Шкаф контроля само-поддерживая пылезащитный тип, и толщина стальной пластины шкафа нет чем 1.2mm.
4. ОСНОВНЫЕ ПАРАМЕТРЫ
| Детали | Параметры | Примечания | |
| Использованный для ковша | Согласно емкости и размеру ковша | ||
| Метод загрузки ковша передачи | краном или грузоподъемником | ||
| Опрокидывая угол | 90 градусов | ||
| Опрокидывать время | Около 90 s | ||
| Сила гидравлической системы | Зависите от емкости ковша | ||
| Сила | Напряжение тока | 380 v, 3P | |
| Частота | 50HZ | ||

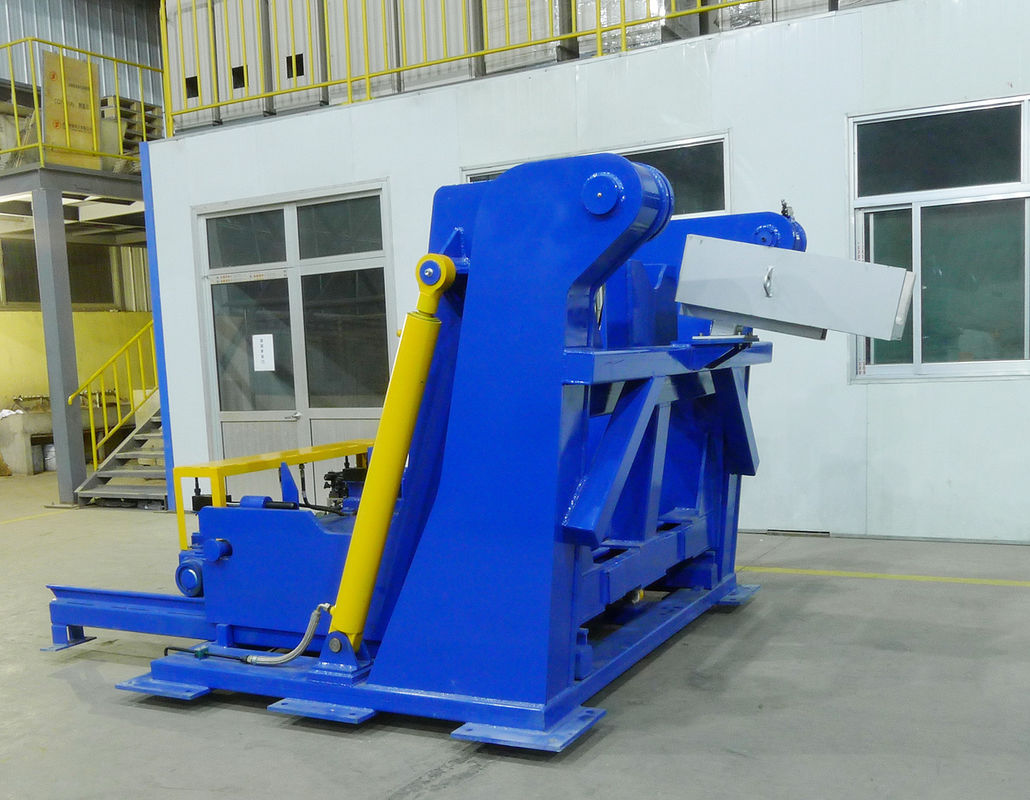

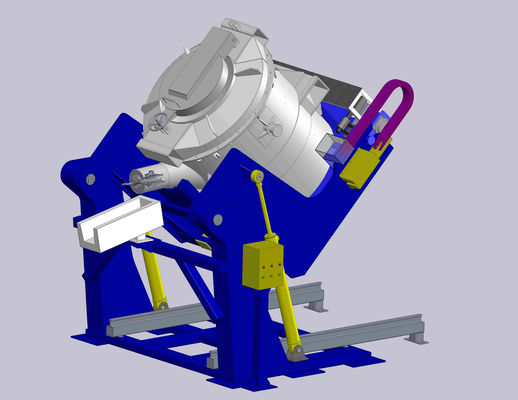

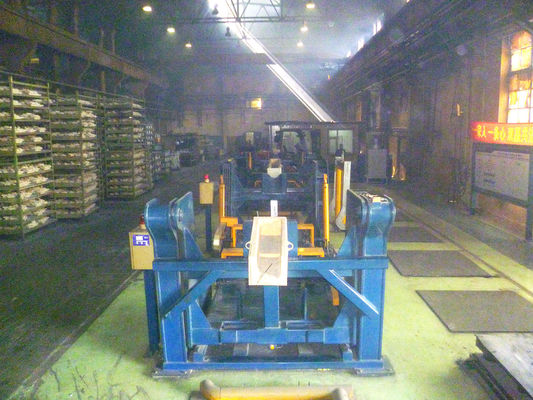

5. Изображения оборудования
